Der von uns angebotene, passende Transportschutz gilt, wenn nicht anders angegeben, immer für die gesamte Verbinderserie, also sowohl für Stecker als auch für Buchsen.
Unsere Hüllen schützen ideal vor mechanischen Einflüssen, Staub und Feuchtigkeit, indem sie den Stecker fest und dicht mit dem Gehäuse verbinden.
Sie können mehr als einmal genutzt werden und eignen sich daher perfekt für die Lagerung und den Transport von unterschiedlichen hochwertigen Kabelkonfektionen oder zum Schutz unserer Anschlussboxen.
Dauerhafter Schutz gegen Staub und Schutz – Abdeckkappen
Entdecken Sie mit unseren Abdeckkappen jetzt auch eine weitere Möglichkeit zum Schutz Ihrer Verbinder vor äußeren Einflüssen. In der Industrie werden diese hauptsächlich zur Abschirmung von Staub und Feuchtigkeit verwendet und stellen somit eine ideale Abdeckung von unbenutzten Anschlüssen dar, z.B. in unserer Breakout-Box mit mehreren Anschlüssen.

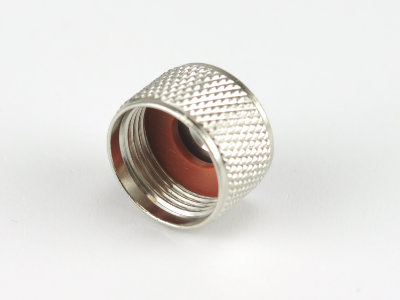

Die meisten Verschlusskappen bestehen aus Metall und verfügen über eine eingebaute Dichtung gegen das Eindringen von Feuchtigkeit. Mehr Informationen finden Sie immer im entsprechenden Datenblatt der Kappe.

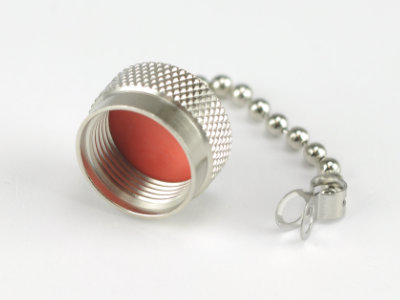

Für eine komfortable Handhabung sind unsere Abdeckkappen wahlweise auch mit Ketten lieferbar, sodass sie bei Nichtbenutzung nicht verloren gehen. Jede Abdeckkappe in unserem Sortiment ist wasserfest gemäß IP67 bzw. IP54.
Schützen auch Sie jetzt Ihre Kabelkonfektion mit unseren neuen Abdeckkappen!
Die Abkürzung IP steht für International Protection oder auch Ingress Protection (Schutz vor Eindringen). In unserem Fall gibt die Schutzart bei koaxialen Steckverbindern Auskunft über deren Eignung für bestimmte Umweltbedingungen. Diese Klassifizierung klärt eindeutig, ob ein Stecker beispielsweise für eine Anwendung im Außenbereich geeignet ist oder ob er zum Beispiel durch eindringende Feuchtigkeit Schaden nehmen könnte. Ähnliche Voraussetzungen für Kabel werden übrigens in dem Beitrag „Mantelmaterialien für Koaxialkabel“ erläutert. Die einzelnen Schutzarten sind innerhalb Deutschlands nach DIN und international nach ISO festgelegt.
Wie setzt sich der IP-Code zusammen?
Der Code für die IP Schutzart setzt sich immer aus den Buchstaben IP und zwei Ziffern zusammen. Im Bereich ISO wird im Falle erhöhter Anforderungen bei den beiden höchsten Schutzarten noch ein „K“ ergänzt (z.B. IP69K). Allgemein existieren die Schutzklassen IP00 bis IP69 (bzw. IP69K), wobei erstere überhaupt keinen Schutz und letztere maximalen Schutz bietet.
Die erste Ziffer beschreibt den Schutz gegen Berührungen und Fremdkörper und die zweite Ziffer den Schutz gegen Wasser. Es gilt: Je höher die Zahl ist, desto besser der Schutz gegen den beschriebenen Einfluss. Leicht abzulesen ist dies in den beiden folgenden Tabellen, welche die Abstufungen der Schutzarten erläutern:
1. Kennziffer
Schutz gegen Berührung
Schutz gegen Fremdkörper
0
Kein Berührungsschutz
Kein Schutz gegen Fremdkörper
1
Schutz gegen großflächige Berührungen mit der Hand
Schutz gegen Fremdkörper mit ∅ ≥ 50mm
2
Schutz gegen Berührungen mit dem Finger
Schutz gegen Fremdkörper mit ∅ ≥ 12mm
3
Schutz gegen Berührungen mit Werkzeug oder Draht
Schutz gegen Fremdkörper mit ∅ ≥ 2,5mm
4
Schutz gegen Berührungen mit Werkzeug oder Draht
Schutz gegen Fremdkörper mit ∅ ≥ 1,0mm
5 (5K)
Vollständiger Berührungsschutz
Schutz gegen Staubablagerungen im Inneren
6 (6K)
Vollständiger Berührungsschutz
Schutz gegen Staubeintritt (staubdicht)
2. Kennziffer
Schutz gegen Wasser
0
Kein Schutz
1
Schutz gegen senkrecht fallendes Tropfwasser
2
Schutz gegen schräg fallendes Tropfwasser bis 15°
3
Schutz gegen schräg fallendes Tropfwasser bis 60°
4
Schutz gegen Spritzwasser aus allen Richtungen
5
Schutz gegen Strahlwasser aus beliebiger Richtung
6
Schutz gegen starkes Strahlwasser
7
Schutz gegen Untertauchen bis 30min
8
Schutz gegen dauerhaftes Untertauchen
9
Schutz gegen Wasser bei Hochdruckreinigung
In unserem Sortiment führen wir einige Steckverbinder, deren Hersteller eine IP Schutzart für Ihre Produkte definiert haben. Ein gutes Beispiel hierfür sind unsere Steckverbinder von Telegärtner, die nahezu alle IP klassifiziert sind.
Kabelkonfektion mit unserem Kabelkonfigurator:
Wählen Sie aus über 200 verschiedenen Steckern und Buchsen sowie über 80 verschiedenen Leitungsarten Ihre passende Kombination aus. Schnelle Fabrikation durch große Lagerkapazität und Fertigung in Karlsruhe! Sie können mit unserem interaktiven Konfigurator für 50Ohm und 75Ohm Koaxialkabel anhand von Bildern und dazugehörigen Infos Ihr individuelles Kabel ganz einfach auswählen – Online bestellen und schon kann es am nächsten Tag bei Ihnen sein! Neu: Kabelkonfektion sortiert nach Steckverbinder und Kabel!
Der Unterschied zwischen einem klassischen Steckerverbinder und dessen Reverse-Version kann häufig zu Verwirrung führen. Deshalb gehen wir in diesem Beitrag auf die Ursprünge und Unterschiede dieser Steckertypen anhand des Beispiels eines SMA-Verbinders ein.
Ein SMA-Steckverbinder (SMA = Sub-Miniature Version A) wird vornehmlich für Anwendungen in Frequenzbereichen von 1GHz bis 18 / 26,5 GHz (je nach Ausführung) eingesetzt. Der Wellenwiderstand liegt üblicherweise bei 50 Ohm. Ein SMA Stecker besitzt eine Überwurfmutter mit Stift als Innenleiter. Die SMA Buchse ist mit einem Außengewinde und Metallröhre als Innenleiter ausgestattet. Im nebenstehenden Bild ist der SMA Stecker mit 1 und die SMA Buchse mit 2 beschriftet.
Der RP-SMA-Steckverbinder (RP = Reverse Polarity) ist äußerlich dem SMA-Steckerverbinder gleich, allerdings hat der RP-SMA-Stecker (auch Reverse SMA genannt) ein Metallröhrchen als Innenleiter, die RP-SMA-Buchse dagegen einen Stift. Das Innenleben der Steckverbinder ist also vertauscht, wohingegen das Gehäuse gleich der klassischen Bauform ist (RP-SMA-Stecker: Innengewinde; RP-SMA-Buchse: Außengewinde). In der Abbildung oben ist der Reverse SMA Stecker mit 3 und die Reverse SMA Buchse mit 4 beschriftet.
Ursprünglich wurde diese Variante entwickelt, damit kein SMA-Stecker an eine stärkere Antenne angeschlossen werden kann, jedoch hat er sich mittlerweile in mehreren Gebieten etabliert hat. Einsatzgebiete der Reverse-SMA-Steckverbinder sind zum Beispiel Antennenanschlüsse an WLAN-Geräten, GPS-Antennen oder im Automobilbereich.
Doch Reverse-Steckverbinder gibt es nicht nur als SMA-Variante, beispielsweise gibt existiert diese Bauart auch im Bereich der TNC– und BNC-Steckverbinder.
Da ein Stecker gewöhnlicher Bauart nicht mit einem Reverse-Steckverbinder kompatibel ist, alleine schon aufgrund der unterschiedlichen Bauform, empfiehlt es sich bei Unsicherheit eine Expertenmeinung einzuholen.
Kabelkonfektion mit unserem Kabelkonfigurator:
Wählen Sie aus über 200 verschiedenen Steckern und Buchsen sowie über 80 verschiedenen Leitungsarten Ihre passende Kombination aus. Schnelle Fabrikation durch große Lagerkapazität und Fertigung in Karlsruhe! Sie können mit unserem interaktiven Konfigurator für 50Ohm und 75Ohm Koaxialkabel anhand von Bildern und dazugehörigen Infos Ihr individuelles Kabel ganz einfach auswählen – Online bestellen und schon kann es am nächsten Tag bei Ihnen sein! Neu: Kabelkonfektion sortiert nach Steckverbinder und Kabel!
Bisher umfasste unser Lieferprogramm überwiegend Kabel von Amphenol Times Microwave Systems als Meterware. Neu im Sortiment sind nun die passenden TNC- und N-Stecker für die Kabel LMR195 und LMR600.
Nachfolgend finden Sie eine kompakte Übersicht unseres Lieferprogramms an Kabeln und Stecker von Times.

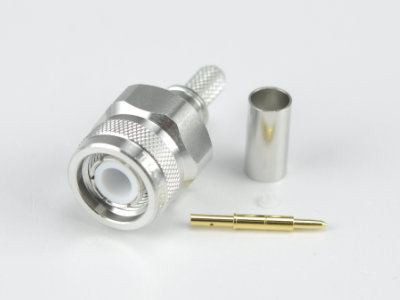

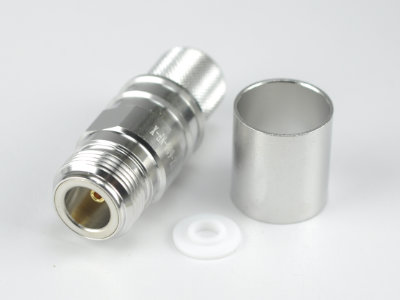

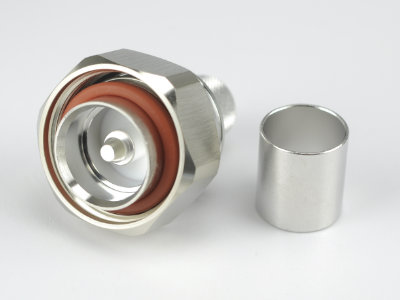

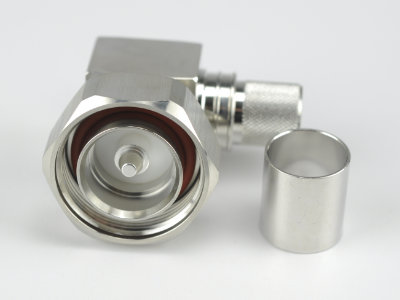

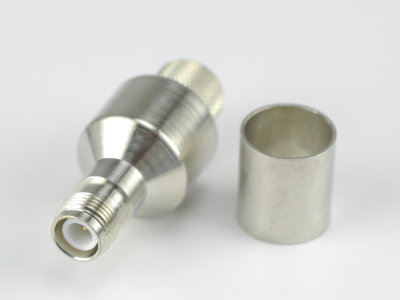

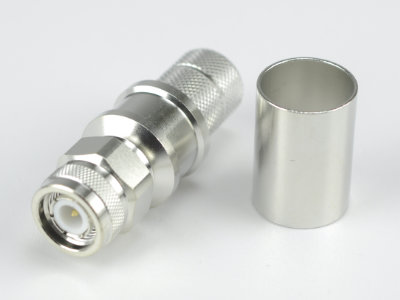

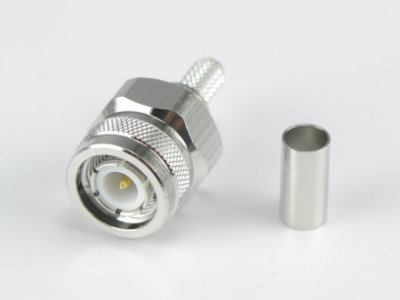

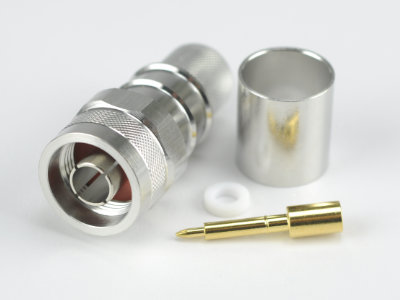

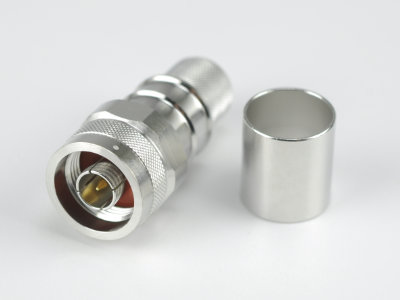

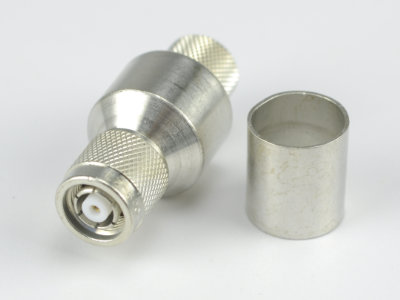

TNC-Stecker, 7-16 DIN Stecker und N-Stecker für LMR195 und LMR600
Bilder von Stecker und Zubehör für LMR600 und LMR195
Ihr Kabel nicht dabei?
Sollte Ihr Stecker oder Ihr Kabel einmal nicht zu finden sein, zögern Sie nicht, uns anzusprechen!
Wünsche Sie Stecker mit Kabel konfektioniert?
Haben Sie schon unseren Konfigurator für koaxiale Kabel und Leitungen entdeckt. Dieser wird beinahe täglich um neue Kombinationen erweitert, nun auch LMR-Kabel und dazu passende Steckverbinder.
Mehr unter: Kabelkonfigurator für Koaxkabel
Finden Sie in unseren Standardkonfektionen Koaxialkabel mit RG 174 AU: Link
