par Serviceteam | Juin 2, 2022 | Connecteur, Connecteur
7-16 DIN fiche pour LMR600
Jusqu’à présent, notre programme de livraison comprenait principalement des câbles d’Amphenol Times Microwave Systems au mètre.
Notre gamme comprend nouvellement des connecteurs TNC et N adaptés aux câbles LMR195 et LMR600.
Vous trouverez ci-dessous un aperçu compact de notre programme de livraison de câbles et de connecteurs de Times.
TNC-fiche, 7-16 DIN fiche et N-fiche pour LMR195 et LMR600
|

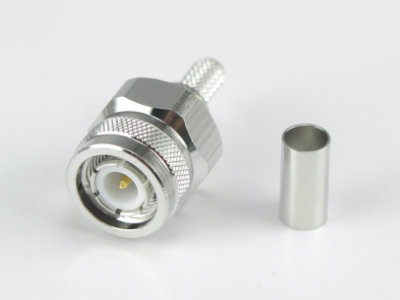

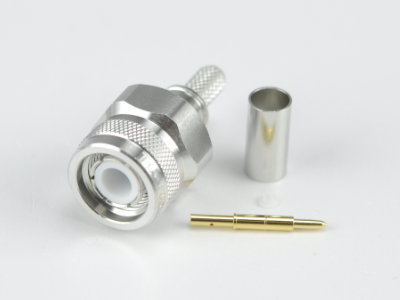

TNC fiche, droit, crimp
|
50 Ω
|
|
020990 |
|

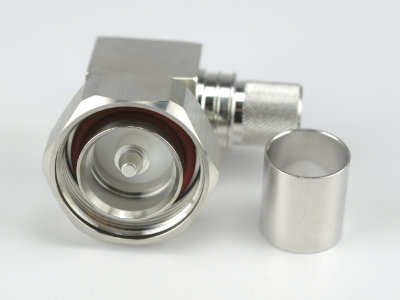

7-16 DIN fiche, coudé 90°, crimp
|
50 Ω
|
|
020A36 |
|

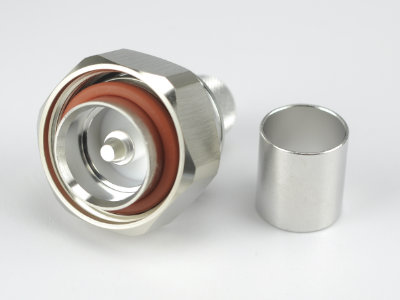

7-16 DIN fiche, droit, crimp
|
50 Ω
|
|
020A37 |
|

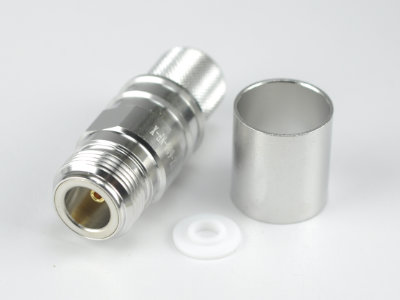

N prise, droit, crimp
|
50 Ω
|
|
020A29 |
|

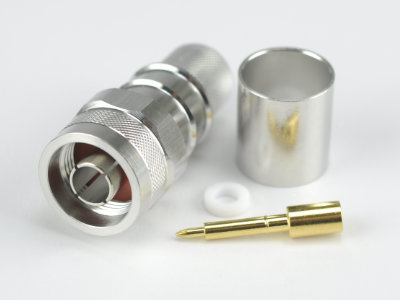

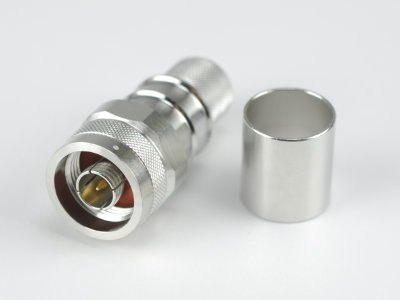

N fiche, droit, crimp
|
50 Ω
|
|
020A28 |
|

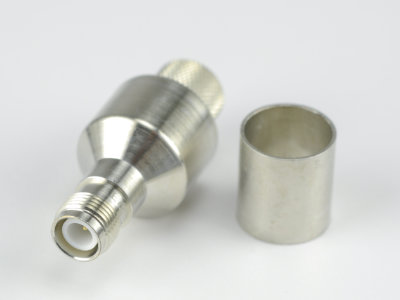

TNC Reverse prise, droit, crimp
|
50 Ω
|
|
020A33 |
|

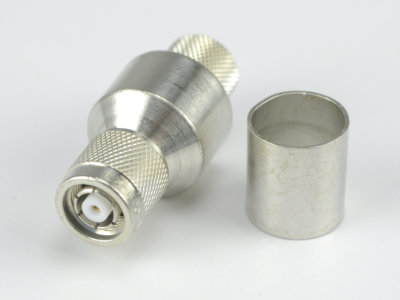

TNC Reverse fiche, droit, crimp
|
50 Ω
|
|
020A34 |
|

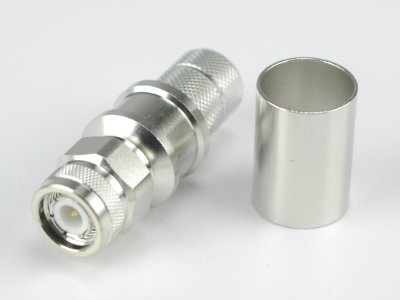

TNC fiche, droit, crimp
|
50 Ω
|
|
020A32 |
|
LMR-100A Câble coaxial
|
50 Ω
|
noir |
050125 |
|
LMR-195 Câble coaxial
|
50 Ω
|
noir |
050123 |
|
LMR-195 UF Câble coaxial
|
50 Ω
|
noir |
050148 |
|
LMR-240 Câble coaxial
|
50 Ω
|
noir |
050152 |
|
LMR-240-UF Câble coaxial, Low Loss
|
50 Ω
|
noir |
050129 |
|
LMR-400 Câble coaxial, Low Loss
|
50 Ω
|
noir |
050130 |
|
LMR-400-UF Câble coaxial
|
50 Ω
|
noir |
050149 |
|
LMR-600 Câble coaxial, Low Loss
|
50 Ω
|
noir |
050271 |
|
LMR-600-FR Câble coaxial
|
50 Ω
|
noir |
050304 |
|
TNC fiche, droit, soudé/crimp
|
50 Ω
|
|
020991 |
|
N fiche, droit, soudé/crimp
|
50 Ω
|
|
020948 |
|
N fiche, droit, soudé/crimp
|
50 Ω
|
|
020A31 |
Photos de Connecteurs et accessoires pour LMR600 et LMR195
Votre câble n’est pas là ?
Si vous ne trouvez pas votre connecteur ou votre câble, n’hésitez pas à nous contacter !
Vous souhaitez des connecteurs confectionnés avec des câbles ?
Avez-vous déjà découvert notre configurateur de câbles coaxiaux ? Celui-ci s’enrichit presque quotidiennement de nouvelles combinaisons, dont désormais les câbles LMR et les connecteurs correspondants.
Plus d’informations sous : Configurateur de câbles coaxiaux
par sander | Mai 19, 2022 | Générales, Boutique en ligne, Configurateur de câble coaxial, Conecteurs, Conecteurs, Configurateur de câble coaxial, Connecteur, Boutique en ligne, Connecteur

La différence entre un connecteur classique et sa version inversée peut souvent prêter à confusion. C’est pourquoi nous nous penchons dans cet article sur les origines et les différences de ces types de connecteurs en prenant l’exemple d’un connecteur SMA.
Un connecteur SMA (SMA = Sub-Miniature Version A) est principalement utilisé pour des applications dans des plages de fréquences allant de 1GHz à 18 / 26,5 GHz (selon le modèle). L’impédance caractéristique est généralement de 50 ohms.
Une fiche SMA possède un écrou-raccord avec une broche comme conducteur interne. La prise SMA est dotée d’un filetage mâle et d’un tube métallique comme conducteur interne.
L’extérieur du connecteur RP-SMA (RP = Reverse Polarity) est identique à celui du connecteur SMA, mais le connecteur RP-SMA (également appelé Reverse SMA) possède un petit tube métallique comme conducteur interne, tandis que la prise RP-SMA possède une broche. L’intérieur des connecteurs est donc inversé, alors que le boîtier est identique à la forme classique (connecteur RP-SMA : filetage intérieur ; prise RP-SMA : filetage extérieur).
À l’origine, cette variante a été développée pour éviter qu’un connecteur SMA puisse être connecté à une antenne plus puissante, mais elle s’est entre-temps établie dans plusieurs domaines. Les domaines d’application des connecteurs SMA inversés sont par exemple les connexions d’antennes sur les appareils WLAN, les antennes GPS ou dans le secteur automobile.
Mais les connecteurs inversés n’existent pas seulement en variante SMA, ce type de connecteur existe également dans le domaine des connecteurs TNC et BNC.
Comme un connecteur ordinaire n’est pas compatible avec un connecteur inversé, ne serait-ce qu’en raison de la différence de forme, il est recommandé de demander l’avis d’un expert en cas de doute.
___________________________________________________________________________________________________________________________________________________________
Confection de câbles avec notre configurateur de câbles:
Choisissez la combinaison qui vous convient parmi plus de 200 fiches et prises différentes et plus de 80 types de câbles. Fabrication rapide grâce à une grande capacité de stockage et une fabrication à Karlsruhe ! Grâce à notre configurateur interactif pour les câbles coaxiaux 50Ohm et 75Ohm, vous pouvez choisir très facilement votre câble individuel à l’aide d’images et d’informations correspondantes – commandez en ligne et il peut déjà être chez vous le lendemain !
Nouveau : Confection de câbles triée par connecteur et par câble !
RG178 | RG196 A/U | RGL196 LowNoise | KAPTON 1.45mm | LN5001 LowNoise | Sucoform 86 | RG174 A/U | RG174 LSNH | RG188 A/U | RG316 /C | RG316 /U | RGL316 LowNoise | RG316D – RD316 | ENVIROFLEX 316D | CLF100 | LMR 100A | LMR 100A FR | LN5002 LowNoise | BEDEA MXR 0.45/1.4L LowNoise | PE-P086 | Multiflex 86 | Sucoform 86 FEP | Sucoform 86 LSFH | K_02252_D | SS405 | Multiflex 141 | Sucoform 141 | Sucoform 141 FEP | PE-P141 | SS402 | RG58 | RG058 | RG58 ALL | arnoflex 58 LSNH | RG58 CX LSNH | RG58 PUR | Enviroflex 142 | RG142 | LL142 | RG223 | Enviroflex 400 | RG400 | H-155 PE | H-155 FRNC | H-155 PVC | WC-55 PE | HyperFlex 5 | CLF195 | CLF200 | CLF240 | LMR195 | LMR 195 UF | HF 195 ZH | LMR200 | LMR 240 | LMR 240 FR | LMR 240 UF | HF 240 ZH | Airborne 5 | Aircell 5 | 7806A | S_04212_B PUR | S_04272_B PE | SPUMA_240-FR-01 | Aircell 7 | arnoflex 7 UF | HIGHFLEXX 7 | SCF14-50J | RG213 /U | RG214 /U | arnoflex 214 LSNH | LMR 400® | LMR 400 UF® | HF 400 LSNH | HyperFlex 10 | Ecoflex 10 | Ecoflex 10 Plus | Aircom Premium® | Ecoflex 15 | Ecoflex 15 plus | LMR 600 | LMR 600 FR |
par sander | Mai 19, 2022 | Actualités, Générales, Assemblage de câbles, Conseil, Câbles assemblés, Caractéristiques, Conecteurs, Conecteurs, Connecteur, Conseil, Caractéristiques, Assemblage de câbles, Configurateur de câble, Câble coaxial, Câbles assemblés, Connecteur
Que sont les degrés de protection IP ?
L’abréviation IP signifie International Protection ou encore Ingress Protection (protection contre les intrusions). Dans notre cas, l’indice de protection des connecteurs coaxiaux renseigne sur leur aptitude à supporter certaines conditions environnementales. Cette classification clarifie clairement si un connecteur est par exemple adapté à une utilisation en extérieur ou s’il risque d’être endommagé par une infiltration d’humidité par exemple. Des conditions similaires pour les câbles sont d’ailleurs expliquées dans l’article « Matériaux de gaine pour câbles coaxiaux ». Les différents types de protection sont définis en Allemagne selon la norme DIN et au niveau international selon la norme ISO.
Comment se compose le code IP ?
Le code du type de protection IP se compose toujours des lettres IP et de deux chiffres. Dans le domaine ISO, en cas d’exigences accrues, un « K » est ajouté aux deux types de protection les plus élevés (par ex. IP69K). En général, il existe les classes de protection IP00 à IP69 (ou IP69K), la première n’offrant aucune protection et la seconde une protection maximale.
Le premier chiffre décrit la protection contre les contacts et les corps étrangers et le deuxième chiffre la protection contre l’eau. Le principe est le suivant : plus le chiffre est élevé, meilleure est la protection contre l’influence décrite. Cela est facilement lisible dans les deux tableaux suivants, qui expliquent les degrés de protection :
1. numéro d’identification |
Protection contre le contact |
Protection contre les corps étrangers |
0 |
Pas de protection contre les contacts accidentels |
Pas de protection contre les corps étrangers |
1 |
protection contre les contacts étendus avec la main |
Protection contre les corps étrangers avec ∅ ≥ 50mm |
2 |
Protection contre les contacts avec le doigt |
Protection contre les corps étrangers avec ∅ ≥ 12mm |
3 |
protection contre les contacts avec les outils ou les fils |
Protection contre les corps étrangers avec ∅ ≥ 2,5mm |
4 |
protection contre les contacts avec les outils ou les fils |
Protection contre les corps étrangers avec ∅ ≥ 1,0mm |
5 (5K) |
Protection totale contre les contacts accidentels |
protection contre les dépôts de poussière à l’intérieur |
6 (6K) |
Protection totale contre les contacts accidentels |
protection contre la pénétration de la poussière (étanche à la poussière) |
2. numéro d’identification |
Protection contre l’eau |
0 |
Pas de protection |
1 |
Protection contre les gouttes d’eau tombant verticalement |
2 |
Protection contre les gouttes d’eau tombant en biais jusqu’à 15°. |
3 |
Protection contre les gouttes d’eau tombant en biais jusqu’à 60° |
4 |
Protection contre les projections d’eau dans toutes les directions |
5 |
Protection contre les jets d’eau de n’importe quelle direction |
6 |
Protection contre les jets d’eau puissants |
7 |
Protection contre l’immersion jusqu’à 30min |
8 |
Protection contre l’immersion permanente |
9 |
Protection contre l’eau lors du nettoyage à haute pression |
Dans notre assortiment, nous avons quelques connecteurs dont les fabricants ont défini un type de protection IP pour leurs produits. Nos connecteurs de Telegärtner, qui sont presque tous classés IP, en sont un bon exemple.
___________________________________________________________________________________________________________________________________________________________
Confection de câbles avec notre configurateur de câbles:
Choisissez la combinaison qui vous convient parmi plus de 200 fiches et prises différentes et plus de 80 types de câbles. Fabrication rapide grâce à une grande capacité de stockage et une fabrication à Karlsruhe ! Grâce à notre configurateur interactif pour les câbles coaxiaux 50Ohm et 75Ohm, vous pouvez choisir très facilement votre câble individuel à l’aide d’images et d’informations correspondantes – commandez en ligne et il peut déjà être chez vous le lendemain !
Nouveau : Confection de câbles triée par connecteur et par câble !
RG178 | RG196 A/U | RGL196 LowNoise | KAPTON 1.45mm | LN5001 LowNoise | Sucoform 86 | RG174 A/U | RG174 LSNH | RG188 A/U | RG316 /C | RG316 /U | RGL316 LowNoise | RG316D – RD316 | ENVIROFLEX 316D | CLF100 | LMR 100A | LMR 100A FR | LN5002 LowNoise | BEDEA MXR 0.45/1.4L LowNoise | PE-P086 | Multiflex 86 | Sucoform 86 FEP | Sucoform 86 LSFH | K_02252_D | SS405 | Multiflex 141 | Sucoform 141 | Sucoform 141 FEP | PE-P141 | SS402 | RG58 | RG058 | RG58 ALL | arnoflex 58 LSNH | RG58 CX LSNH | RG58 PUR | Enviroflex 142 | RG142 | LL142 | RG223 | Enviroflex 400 | RG400 | H-155 PE | H-155 FRNC | H-155 PVC | WC-55 PE | HyperFlex 5 | CLF195 | CLF200 | CLF240 | LMR195 | LMR 195 UF | HF 195 ZH | LMR200 | LMR 240 | LMR 240 FR | LMR 240 UF | HF 240 ZH | Airborne 5 | Aircell 5 | 7806A | S_04212_B PUR | S_04272_B PE | SPUMA_240-FR-01 | Aircell 7 | arnoflex 7 UF | HIGHFLEXX 7 | SCF14-50J | RG213 /U | RG214 /U | arnoflex 214 LSNH | LMR 400® | LMR 400 UF® | HF 400 LSNH | HyperFlex 10 | Ecoflex 10 | Ecoflex 10 Plus | Aircom Premium® | Ecoflex 15 | Ecoflex 15 plus | LMR 600 | LMR 600 FR |
par Serviceteam | Fév 24, 2022 | Boîte de connexion, Boîte de connexion, Connecteur, Assemblage de câbles, Connecteur, Accessoires
Nouveau dans notre assortiment : capuchons et gaines de protection pour les assemblages de câbles

Protéger les connecteurs de la poussière et de la saleté
Pour protéger les connecteurs sensibles, nous avons ajouté à notre assortiment des housses de transport et de protection contre la poussière adaptées.
Sauf indication contraire, la protection de transport adaptée que nous proposons est toujours valable pour toute la série de connecteurs, c’est-à-dire aussi bien pour les fiches que pour les prises.
Nos housses protègent idéalement contre les influences mécaniques, la poussière et l’humidité en reliant fermement et hermétiquement le connecteur au boîtier.
En outre, elles se distinguent par leur réutilisation !
Elles peuvent être utilisées plus d’une fois et sont donc parfaites pour le stockage et le transport de différents assemblages de câbles de haute qualité ou pour protéger nos boîtes de jonction.

Protection durable contre la poussière et la protection – Capuchons
Découvrez maintenant une autre possibilité de protéger vos connecteurs contre les influences extérieures grâce à nos capuchons. Dans l’industrie, ils sont principalement utilisés pour protéger de la poussière et de l’humidité et constituent donc un cache idéal pour les connecteurs inutilisés, par exemple dans notre boîte de dérivation à plusieurs connecteurs.
La plupart des bouchons sont en métal et disposent d’un joint intégré pour éviter la pénétration d’humidité. Vous trouverez toujours plus d’informations dans la fiche technique correspondante du capuchon.
Pour une manipulation confortable, nos capuchons sont également disponibles avec des chaînes, afin de ne pas les perdre lorsqu’ils ne sont pas utilisés. Chaque capuchon de notre gamme est étanche selon IP67 ou IP54.
Protégez vous aussi votre confection de câbles avec nos nouveaux capuchons !
Désignation |
Texte additionnel |
|
|

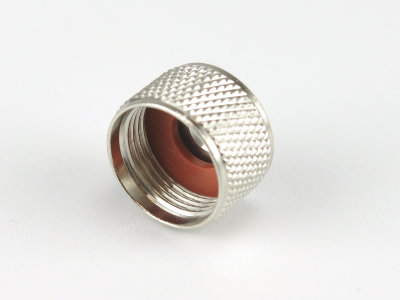

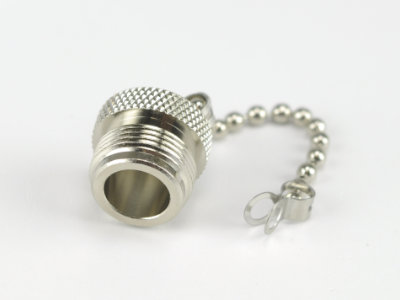

Cache avec chaîne pour connecteur N et UHF |
IP54 |
H00010A0000 |
134800 |
Cache sans chaîne pour N femelle |
IP67 |
H00010A1121 |
134801 |

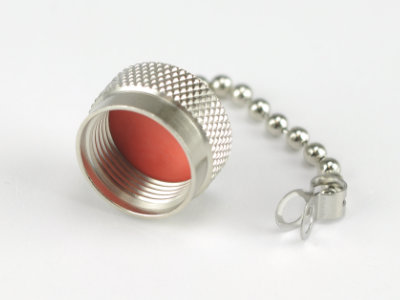

Cache avec chaîne pour prise N et UHF |
IP67 |
H00010A1122 |
134802 |
____________________________________________________________________________________________________________________
Confection de câbles avec notre configurateur de câbles :
Choisissez la combinaison qui vous convient parmi plus de 200 fiches et prises différentes et plus de 80 types de câbles. Fabrication rapide grâce à une grande capacité de stockage et une fabrication à Karlsruhe ! Vous pouvez choisir facilement votre câble individuel à l’aide de notre configurateur interactif pour les câbles coaxiaux 50Ohm et 75Ohm à l’aide d’images et d’informations correspondantes – commander en ligne et il peut déjà être chez vous le lendemain !
Nouveau : Confection de câbles triée par connecteur et par câble!
RG178 | RG196 A/U | RGL196 LowNoise | KAPTON 1.45mm | LN5001 LowNoise | Sucoform 86 | RG174 A/U | RG174 LSNH | RG188 A/U | RG316 /C | RG316 /U | RGL316 LowNoise | RG316D – RD316 | ENVIROFLEX 316D | CLF100 | LMR 100A | LN5002 LowNoise | BEDEA MXR 0.45/1.4L LowNoise | PE-P086 | Multiflex 86 | Sucoform 86 FEP | Sucoform 86 LSFH | K_02252_D | SS405 | Multiflex 141 | Sucoform 141 | Sucoform 141 FEP | PE-P141 | SS402 | RG58 | RG058 | RG58 ALL | arnoflex 58 LSNH | RG58 PUR | Enviroflex 142 | RG142 | LL142 | RG223 | Enviroflex 400 | RG400 | H-155 PE | H-155 FRNC | H-155 PVC | WC-55 PE | HyperFlex 5 | CLF195 | CLF200 | CLF240 | LMR195 | LMR 195 UF | HF 195 ZH | LMR200 | LMR 240 | LMR 240 UF | HF 240 ZH | Airborne 5 | Aircell 5 | 7806A | S_04212_B PUR | S_04272_B PE | SPUMA_240-FR-01 | Aircell 7 | arnoflex 7 UF | HIGHFLEXX 7 | SCF14-50J | RG213 /U | RG214 /U | arnoflex 214 LSNH | LMR 400® | LMR 400 UF® | HF 400 LSNH | HyperFlex 10 | Ecoflex 10 | Ecoflex 10 Plus | Aircom Premium® | Ecoflex 15 | Ecoflex 15 plus | LMR 600 | LMR 600 FR |
Gaines anti-pliage |
Gaines thermorétractables | Codages Fakra | Identification de câbles | Capuchons | Capuchons de protection
par Serviceteam | Avr 17, 2015 | Câble coaxial, Connecteur, Connecteurs coaxiaux, Cordons coaxiaux
Connecteur |
Genre |
Article |
Instructions de montage |
Fiche technique |
Connecteur mâle SSMC, droit, 50 Ω
|
50 Ω |
020350 |
|
|
Connecteur femelle SSMC, droit
|
50 Ω |
020392 |
|
|
Connecteur femelle SSMC, coudé 90°
|
50 Ω |
020351 |
|
Nous nous avons décidé d’appler le connecteur SSMC femelle (female). Il est fourni d’un filetage intérieur d’une (ouverture de clé de 4 mm). Cela signifie que le contact intérieur est celui d’un connecteur femelle.
Connecteur femelle SSMC :nous pouvons vous les offrir dans une forme droite et coudée pour les câbles d’un diamètre extérieur de 2,4 à 3,0 mm
Connecteur mâle SSMC : nous pouvons vous les offrir dans une forme droite pour les câbles d’un diamètre extérieur de 2,4 à 3,0 mm.
|
Connecteur mâle SSMC, 50R, droit
RG174, RG316
Article 020350 |
à partir de 21,10 € |
|
Connecteur femelle SSMC, coudé 90°,
RG174, RG316
Article 020351 |
à partir de 21,10 € |
|
Connecteur femelle SSMC, droit
RG174, RG316
Article 020392 |
à partir de21,40 € |
par Serviceteam | Avr 17, 2015 | Câble coaxial, Câbles coaxiaux confectionnés, Connecteur, Connecteurs coaxiaux, Cordons coaxiaux
RP-SMA et connecteur SMA se ressemblent comme deux gouttes d’eau!
Connecteur inversé SMA Stecker, pour RG174, RG188, RG316
L’extérieur du connecteur RP-SMA est le même que le connecteur SMA. Cela peut créer des confusions. C’est la raison pour laquelle il faut y regarder de plus près!
Leconnecteur mâle RP-SMA possède comme conducteur intérieur un petit tube métallique , le connecteur femelle RP-SMA par contre une tige (voir image à gauche)
Les domaines d’emploi des connecteurs inversé SMA sont des raccordements de la communication WLAN-Geräten, des antennes GPS ou le domaine de l’automobile. Pour savoir plus sur les dates techniques visitez les pages avec des informations sur les connecteurs SMA.
RP-SMA = SMA inversé
RP-SMA câble confectionné |
Reverse SMA Stecker, gerade, crimp |
pour RG174, RG188, RG316 |
020131 |
Reverse SMA Stecker, abgew. 90°, crimp |
pour RG174, RG188, RG316 |
020132 |
Reverse SMA Buchse, gerade, löt / crimp |
pour RG174, RG 188, RG316 |
020136 |
Reverse SMA Einbaubuchse, gerade, crimp |
pour RG174, RG188, RG316 |
020137 |
R-SMA-Stecker, gerade, crimp |
pour Kabel RG223, H-155 |
020440 |
Un plus grand assortiment dans notre boutique en ligne:
Choississez entre plus de 100 connecteurs et câbles différents pour trouver la parfaite combinaison! Plus sur: Confection de câble 50R | Confection de câble 75R
