7-16 DIN conector para LMR600
Hasta ahora, nuestra gama de productos incluía principalmente cables de Amphenol Times Microwave Systems por metro.
Como novedad, se han incorporado los conectores TNC y N correspondientes a los cables LMR195 y LMR600.
A continuación encontrará un resumen compacto de nuestro programa de suministro de cables y conectores de Times.
TNC-conector, 7-16 DIN conector y N-conector para LMR195 y LMR600
|
|

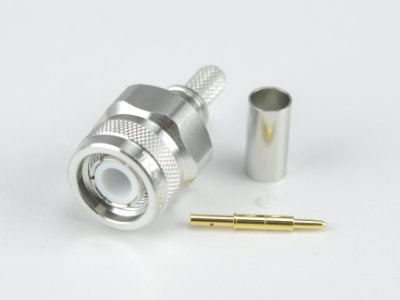

TNC conector, recto, crimp
|
50 Ω
|
|
020990 |
|
|
7-16 DIN conector, ángulo 90°, crimp
|
50 Ω
|
|
020A36 |
|
|

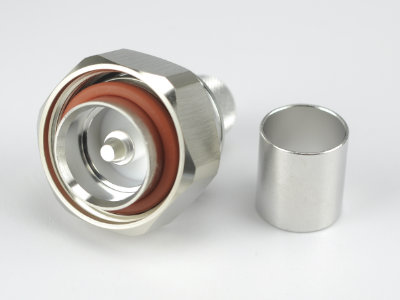

7-16 DIN conector, recto, crimp
|
50 Ω
|
|
020A37 |
|
|

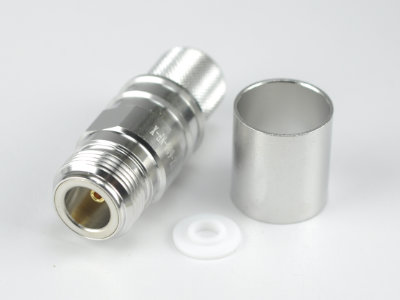

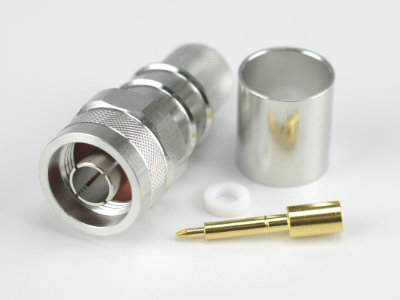

N toma, recto, crimp
|
50 Ω
|
|
020A29 |
|
|
N conector, recto, crimp
|
50 Ω
|
|
020A28 |
|
|

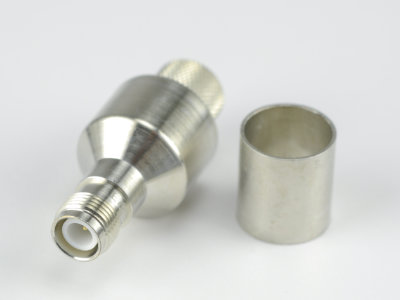

TNC Reverse toma, recto, crimp
|
50 Ω
|
|
020A33 |
|
|
TNC Reverse conector, recto, crimp
|
50 Ω
|
|
020A34 |
|
|
TNC conector, recto, crimp
|
50 Ω
|
|
020A32 |
|
|
LMR-100A cable coaxial
|
50 Ω
|
negro |
050125 |
|
|
LMR-195 cable coaxial
|
50 Ω
|
negro |
050123 |
|
|
LMR-195 UF cable coaxial
|
50 Ω
|
negro |
050148 |
|
|
LMR-240 cable coaxial
|
50 Ω
|
negro |
050152 |
|
|
LMR-240-UF cable coaxial, Low Loss
|
50 Ω
|
negro |
050129 |
|
|
LMR-400 cable coaxial, Low Loss
|
50 Ω
|
negro |
050130 |
|
|
LMR-400-UF cable coaxial
|
50 Ω
|
negro |
050149 |
|
|
LMR-600 cable coaxial, Low Loss
|
50 Ω
|
negro |
050271 |
|
|
LMR-600-FR cable coaxial
|
50 Ω
|
negro |
050304 |
|
|
TNC conector, recto, soldado/crimp
|
50 Ω
|
|
020991 |
|
|
N conector, recto, soldado/crimp
|
50 Ω
|
|
020948 |
|
|
N conector, recto, soldado/crimp
|
50 Ω
|
|
020A31 |
Fotos de conectores y accesorios para LMR600 y LMR195
¿No disponemos de tu cable?
Si no encuentra su enchufe o cable, no dude en ponerse en contacto con nosotros.
¿Desea conectores con cable ensamblado?
¿Ha descubierto ya nuestro configurador de cables e hilos coaxiales? Casi a diario se añaden nuevas combinaciones, ahora también cables LMR y conectores a juego.
Más en: Configurador de cables coaxiales
por sander | May 27, 2022 | General, Configurador de cables coaxiales, Conectores, Conectores, Conectores, Configurador de cables coaxiales, Tienda online, Conectores, Tienda online
La diferencia entre un conector clásico y su versión inversa puede dar lugar a confusión. Por ello, en este artículo nos adentraremos en los orígenes y las diferencias de estos tipos de conectores utilizando el ejemplo de un conector SMA.
Un conector SMA (SMA = Versión Sub-Miniatura A) se utiliza principalmente para aplicaciones en rangos de frecuencia de 1GHz a 18 / 26,5 GHz (dependiendo de la versión). La impedancia característica suele ser de 50 ohmios.
Un enchufe SMA tiene una tuerca de unión con una clavija como conductor interno. La toma SMA está equipada con una rosca exterior y un tubo metálico como conductor interior.
El conector RP-SMA (RP = polaridad inversa) es externamente igual al conector SMA, pero el conector RP-SMA (también llamado SMA inverso) tiene un pequeño tubo metálico como conductor interno, mientras que la toma RP-SMA tiene una clavija. Por lo tanto, el funcionamiento interno de los conectores se invierte, mientras que la carcasa es la misma que la del diseño clásico (enchufe RP-SMA: rosca interna; zócalo RP-SMA: rosca externa).
En un principio, esta variante se desarrolló para poder conectar un conector SMA a una antena más potente, pero entretanto se ha impuesto en varios ámbitos. Los ámbitos de aplicación de los conectores SMA invertidos son, por ejemplo, las conexiones de antena en dispositivos WLAN, antenas GPS o en el sector del automóvil.
Pero los conectores inversos no sólo están disponibles como variantes de SMA; por ejemplo, este tipo también existe en el campo de los conectores TNC y BNC.
Dado que un conector convencional no es compatible con un conector inverso, aunque sólo sea por el diferente diseño, es aconsejable buscar el asesoramiento de un experto si no estás seguro.
___________________________________________________________________________________________________________________________________________________________
Montaje de cables con nuestro configurador de cables:
Elija la combinación que más le convenga entre más de 200 clavijas y tomas de corriente diferentes y más de 80 tipos de cables. Producción rápida gracias a la gran capacidad de almacenamiento y a la fabricación en Karlsruhe. Puede seleccionar fácilmente su cable individual con nuestro configurador interactivo para cables coaxiales de 50Ohm y 75Ohm utilizando imágenes e información relacionada – ¡haga su pedido online y lo tendrá al día siguiente!
Nuevo: ¡Conjunto de cables clasificado por conector y cable!
RG178 | RG196 A/U | RGL196 Bajo ruido | Kapton 1.45mm | LN5001 Bajo ruido | Sucoform 86 | RG174 A/U | RG174 LSNH | RG188 A/U | RG316 /C | RG316 /U | RGL316 bajo ruido | RG316D – RD316 | ENVIROFLEX 316D | CLF100 | LMR 100 | LMR 100A FR | LN5002 Bajo ruido | BEDEA MXR 0.45/1.4 L bajo ruido | PE-P086 | Multiflex 86 | Sucoform 86 FEP | Sucoform 86 LSFH | K_02252_D | SS405 | Multiflex 141 | Sucoform 141 | Sucoform 141 FEP | PE-P141 | SS402 | RG58 | RG058 | RG58 ALL | arnoflex 58 LSNH | RG58 CX LSNH | RG58 PUR | Enviroflex 142 | RG142 | LL142 | RG223 | Enviroflex 400 | RG400 | H-155 PE | H-155 FRNC | H-155 PVC | WC-55 PE | HyperFlex 5 | CLF195 | CLF200 | CLF240 | LMR 195 | LMR 195 UF | HF 195 ZH | LMR 200 | LMR 240 | LMR 240 FR | LMR 240 UF | HF 240 ZH | Airborne 5 | Aircell 5 | Belden 7806A | S_04212_B PUR | S_04272_B PE | SPUMA_240-FR-01 | Aircell 7 | arnoflex 7 UF | HIGHFLEXX 7 | SCF14-50J | RG213 /U | RG214 /U | arnoflex 214 LSNH | LMR 400® | LMR 400 UF® | HF 400 ZH | HyperFlex 10 | Ecoflex 10 | Ecoflex 10 Plus | Aircom Premium® | Ecoflex 15 | Ecoflex 15 plus | LMR 600 | LMR 600 FR |
por sander | May 27, 2022 | Noticias, General, Consultoría, Cables ensamblados, Características, Conectores, Conectores, Conectores, Consultoría, Características, Montaje del cable, Configurador de cables, Cable coaxial, Cables ensamblados, Montaje del cable, Conectores
¿Qué son las clases de protección IP?
La abreviatura IP significa Protección Internacional o también Protección de Ingreso (Protección contra la intrusión). En nuestro caso, la clase de protección de los conectores coaxiales proporciona información sobre su idoneidad para determinadas condiciones ambientales. Esta clasificación aclara claramente si un conector es apto para su uso en exteriores, por ejemplo, o si podría resultar dañado por la humedad penetrante. Por cierto, en el artículo «Materiales de cubierta para cables coaxiales» se explican requisitos similares para los cables. Las distintas clases de protección se definen en Alemania según la norma DIN y a nivel internacional según la norma ISO.
¿Cuál es la composición del código IP?
El código de la clase de protección IP siempre está formado por las letras IP y dos dígitos. En la gama ISO, se añade una «K» a las dos clases de protección más altas en caso de que los requisitos sean mayores (por ejemplo, IP69K). En general, existen las clases de protección IP00 a IP69 (o IP69K), siendo la primera la que no ofrece ninguna protección y la segunda la que ofrece la máxima.
El primer dígito describe la protección contra el contacto y los cuerpos extraños y el segundo dígito la protección contra el agua. Cuanto mayor sea el número, mejor será la protección contra la influencia descrita. Esto puede leerse fácilmente en las dos tablas siguientes, que explican las gradaciones de las clases de protección:
| 1. número de código |
Protección contra el contacto |
Protección contra cuerpos extraños |
| 0 |
Sin protección táctil |
Sin protección contra cuerpos extraños |
| 1 |
Protección contra el contacto de gran superficie con la mano |
protección contra cuerpos extraños de ∅ ≥ 50mm |
| 2 |
Protección contra el contacto con el dedo |
protección contra cuerpos extraños de ∅ ≥ 12mm |
| 3 |
Protección contra el contacto con herramientas o cables |
protección contra cuerpos extraños de ∅ ≥ 2,5mm |
| 4 |
Protección contra el contacto con herramientas o cables |
protección contra cuerpos extraños de ∅ ≥ 1,0mm |
| 5 (5K) |
Protección total contra el contacto |
Protección contra los depósitos de polvo en el interior |
| 6 (6K) |
Protección total contra el contacto |
Protección contra la entrada de polvo (estanco al polvo) |
| 2. número de código |
Protección contra el agua |
| 0 |
Sin protección |
| 1 |
Protección contra el goteo de agua que cae verticalmente |
| 2 |
Protección contra el goteo de agua que cae en diagonal hasta 15° |
| 3 |
Protección contra el goteo de agua que cae en un ángulo de hasta 60° |
| 4 |
Protección contra las salpicaduras de agua en todas las direcciones |
| 5 |
Protección contra los chorros de agua de cualquier dirección |
| 6 |
Protección contra fuertes chorros de agua |
| 7 |
Protección contra la inmersión hasta 30 minutos |
| 8 |
Protección contra la inmersión permanente |
| 9 |
Protección contra el agua durante la limpieza a alta presión |
En nuestra gama tenemos algunos conectores cuyos fabricantes han definido una clase de protección IP para sus productos. Un buen ejemplo de ello son nuestros conectores de Telegärtner, casi todos ellos con clasificación IP.
___________________________________________________________________________________________________________________________________________________________
Montaje de cables con nuestro configurador de cables:
Elija la combinación que más le convenga entre más de 200 clavijas y tomas de corriente diferentes y más de 80 tipos de cables. Producción rápida gracias a la gran capacidad de almacenamiento y a la fabricación en Karlsruhe. Puede seleccionar fácilmente su cable individual con nuestro configurador interactivo para cables coaxiales de 50Ohm y 75Ohm utilizando imágenes e información relacionada – ¡haga su pedido online y lo tendrá al día siguiente!
Nuevo: ¡Conjunto de cables clasificado por conector y cable!
RG178 | RG196 A/U | RGL196 Bajo ruido | Kapton 1.45mm | LN5001 Bajo ruido | Sucoform 86 | RG174 A/U | RG174 LSNH | RG188 A/U | RG316 /C | RG316 /U | RGL316 bajo ruido | RG316D – RD316 | ENVIROFLEX 316D | CLF100 | LMR 100 | LMR 100A FR | LN5002 Bajo ruido | BEDEA MXR 0.45/1.4 L bajo ruido | PE-P086 | Multiflex 86 | Sucoform 86 FEP | Sucoform 86 LSFH | K_02252_D | SS405 | Multiflex 141 | Sucoform 141 | Sucoform 141 FEP | PE-P141 | SS402 | RG58 | RG058 | RG58 ALL | arnoflex 58 LSNH | RG58 CX LSNH | RG58 PUR | Enviroflex 142 | RG142 | LL142 | RG223 | Enviroflex 400 | RG400 | H-155 PE | H-155 FRNC | H-155 PVC | WC-55 PE | HyperFlex 5 | CLF195 | CLF200 | CLF240 | LMR 195 | LMR 195 UF | HF 195 ZH | LMR 200 | LMR 240 | LMR 240 FR | LMR 240 UF | HF 240 ZH | Airborne 5 | Aircell 5 | Belden 7806A | S_04212_B PUR | S_04272_B PE | SPUMA_240-FR-01 | Aircell 7 | arnoflex 7 UF | HIGHFLEXX 7 | SCF14-50J | RG213 /U | RG214 /U | arnoflex 214 LSNH | LMR 400® | LMR 400 UF® | HF 400 ZH | HyperFlex 10 | Ecoflex 10 | Ecoflex 10 Plus | Aircom Premium® | Ecoflex 15 | Ecoflex 15 plus | LMR 600 | LMR 600 FR |
por Serviceteam | Feb 24, 2022 | Caja de conexiones, Caja de conexiones, Conectores, Montaje del cable, Conectores, Accesorios
Ahora nuevo en nuestra gama: Tapas y fundas protectoras para conjuntos de cables
Proteja los conectores del polvo y la suciedad
Para proteger los conectores sensibles, hemos incluido en nuestra gama de productos fundas de protección contra el polvo y el transporte.
A menos que se indique lo contrario, la protección de transporte que ofrecemos se aplica siempre a toda la serie de conectores, es decir, tanto a las clavijas como a las tomas de corriente.
Nuestros manguitos ofrecen una protección ideal contra las influencias mecánicas, el polvo y la humedad, ya que conectan el conector a la carcasa de forma firme y hermética.
¡También se caracterizan por su reutilización!
Pueden utilizarse más de una vez, por lo que son perfectas para almacenar y transportar diferentes conjuntos de cables de alta calidad o para proteger nuestras cajas de conexión.
Protección duradera contra el polvo y la protección – tapas de protección
Descubra ahora otra forma de proteger sus conectores de las influencias externas con nuestros tapones. En la industria, se utilizan principalmente para proteger el polvo y la humedad y, por lo tanto, son una cubierta ideal para los conectores no utilizados, por ejemplo, en nuestra caja de conexiones con múltiples conexiones.
La mayoría de los tapones son de metal y llevan una junta incorporada para evitar la entrada de humedad. Siempre puede encontrar más información en la ficha técnica correspondiente de la tapa.
Para un manejo más cómodo, nuestras tapas también están disponibles opcionalmente con cadenas para que no se pierdan cuando no se utilicen. Todas las tapas de nuestra gama son resistentes al agua según IP67 o IP54.
¡Proteja sus conjuntos de cables con nuestros nuevos tapones!
| Designación |
Texto adicional |
|
|

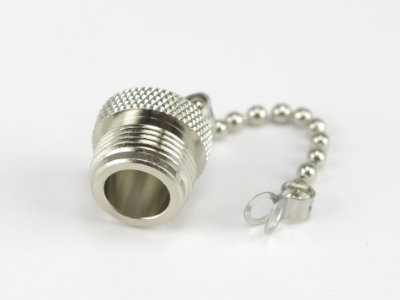

| Tapa con cadena para enchufes N y UHF |
IP54 |
H00010A0000 |
134800 |
| Tapa sin cadena para toma N |
IP67 |
H00010A1121 |
134801 |

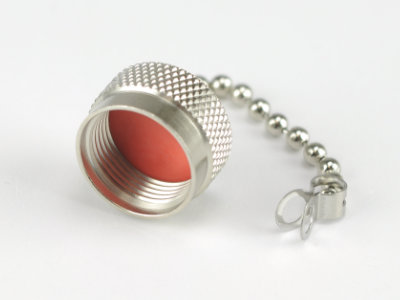

| Tapa con cadena para la toma N y UHF |
